1. 3Dモデル ギャラリー

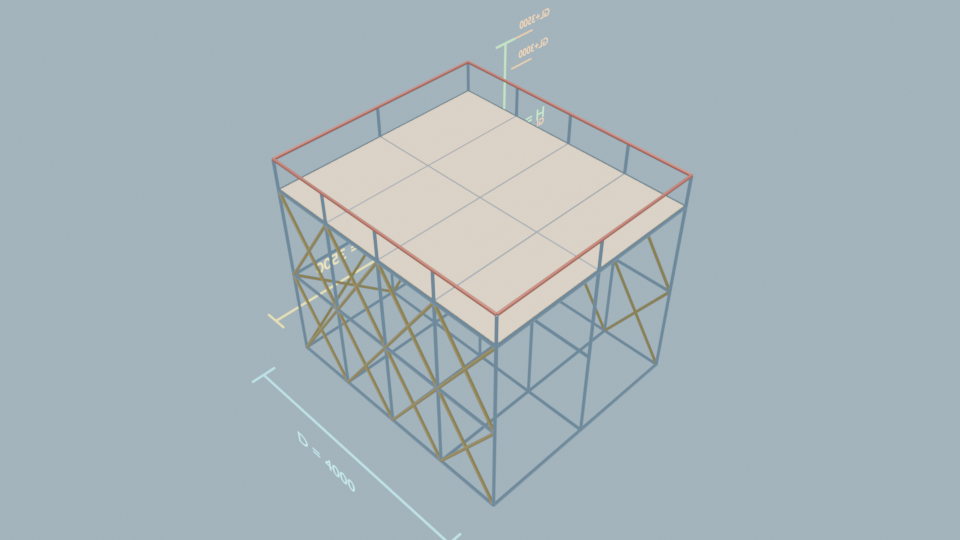

メインビュー（斜め上 45°回転）— 緑色の斜め材が頬杖ハンチブレース、黄色の帯が寸法ラベル
■ 斜め上視点（俯瞰ビュー）— 全周 8方向

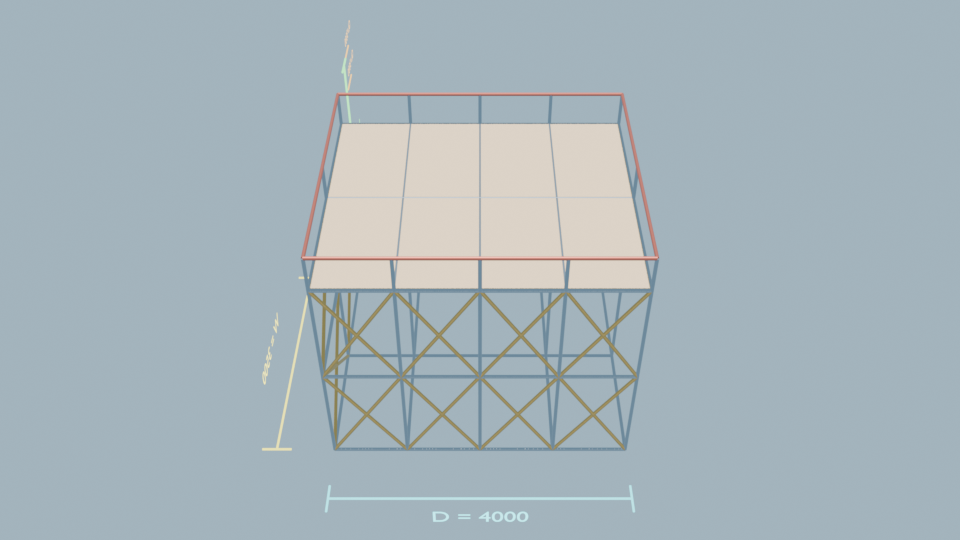

正面 0°
正面 斜め上

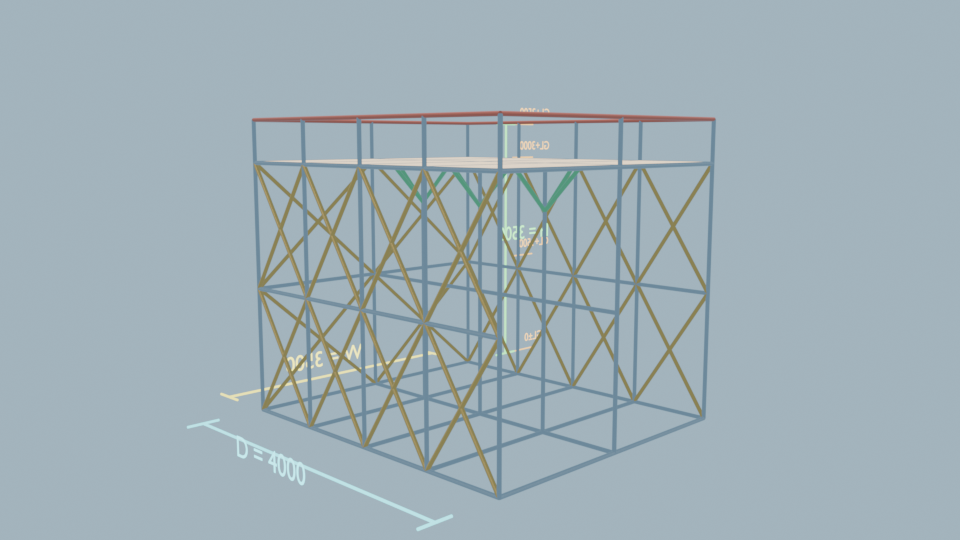

45°
斜め前右 俯瞰

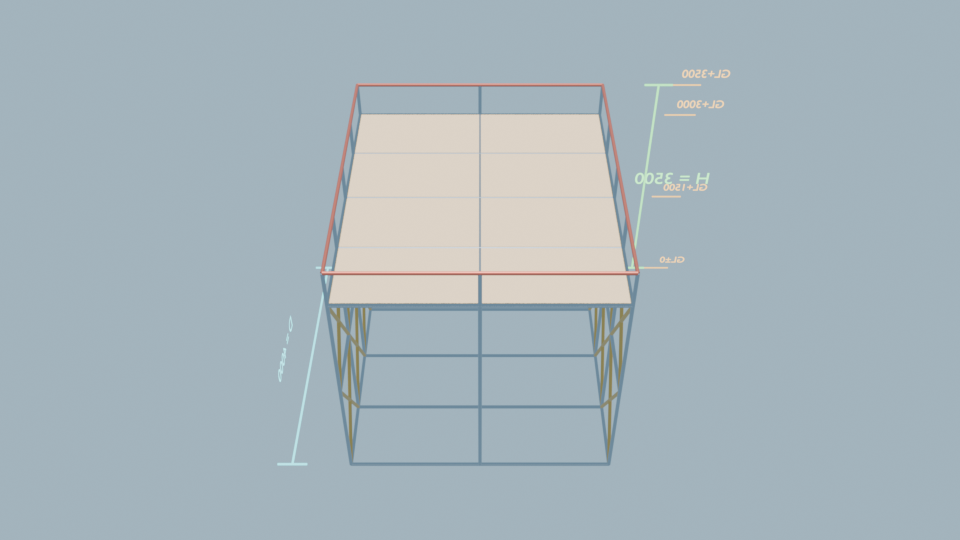

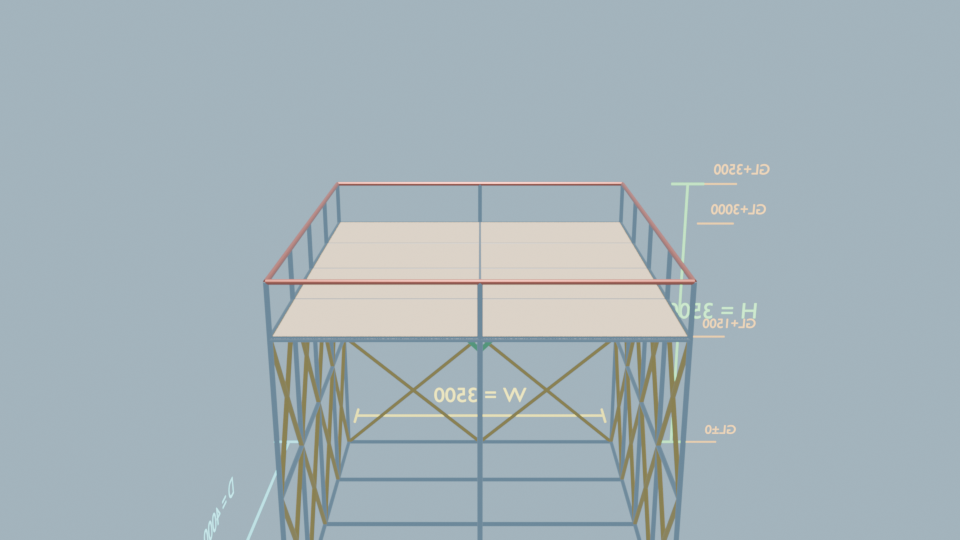

90°
真横 俯瞰

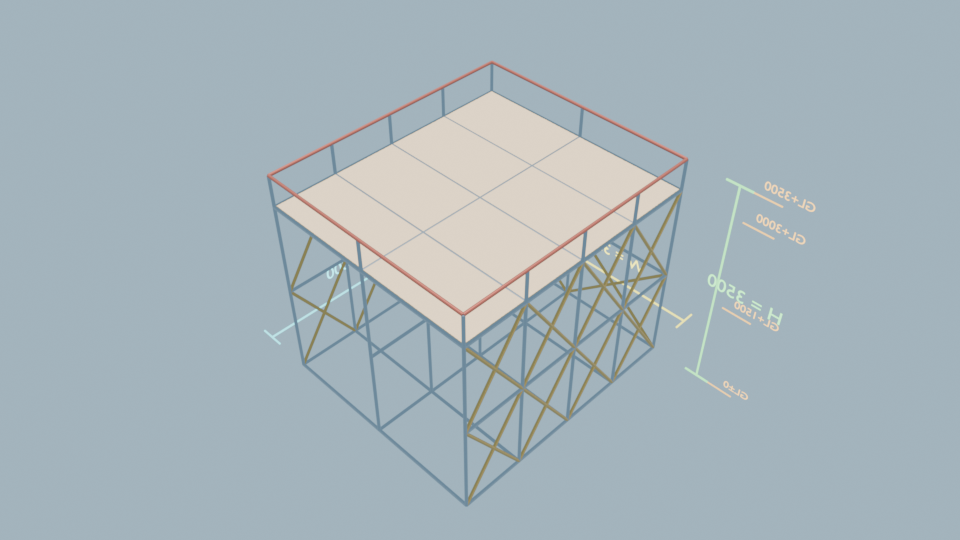

135°
斜め後右 俯瞰

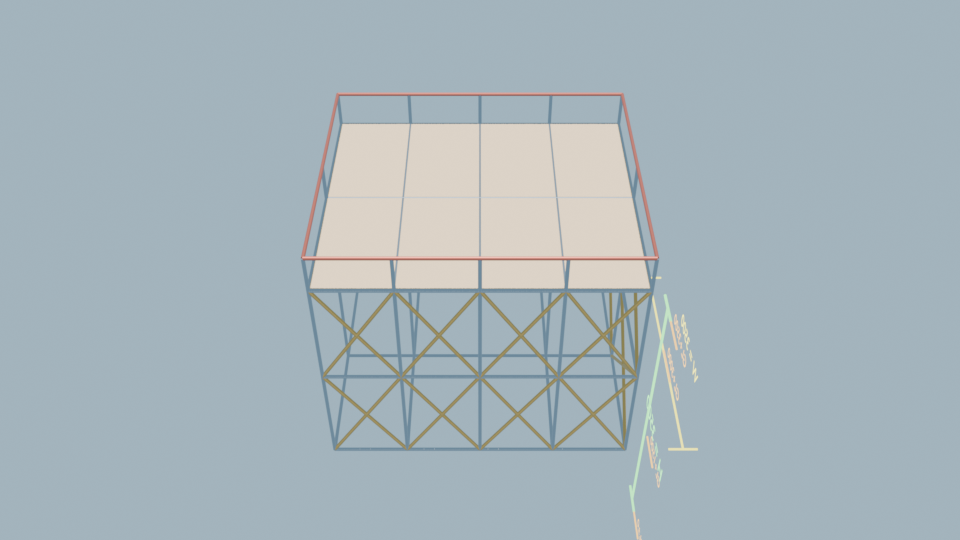

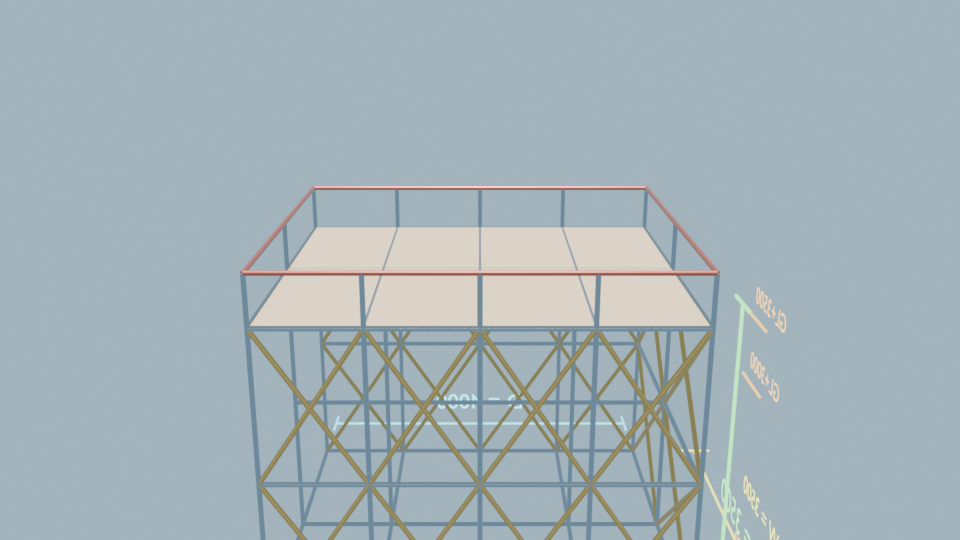

180°
背面 俯瞰

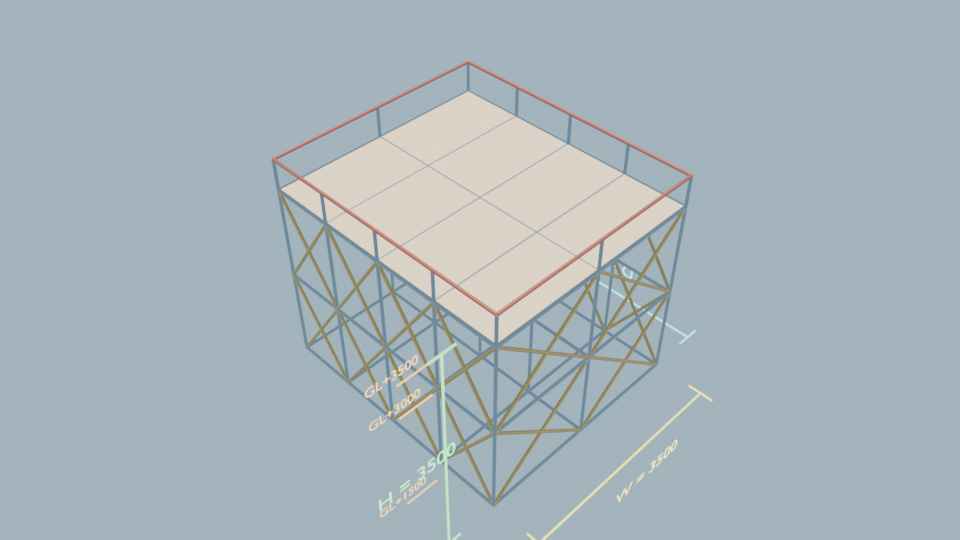

225°
斜め後左 俯瞰

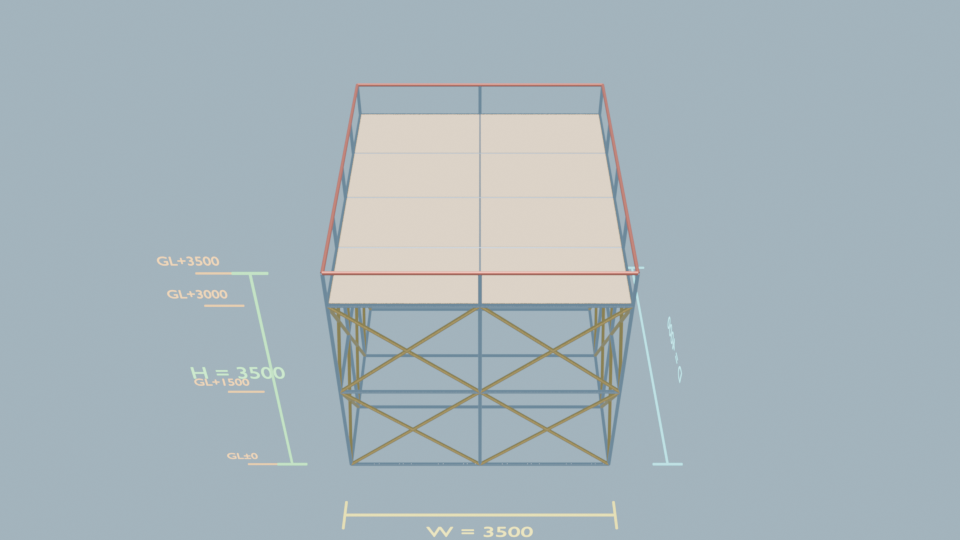

270°
反対側 俯瞰

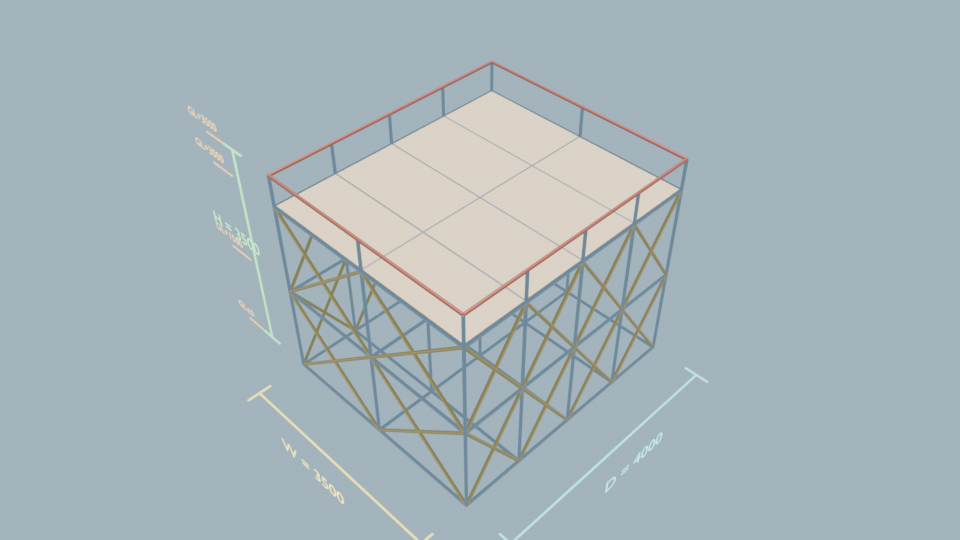

315°
斜め前左 俯瞰
■ 真横視点（水平ビュー）— 全周 8方向

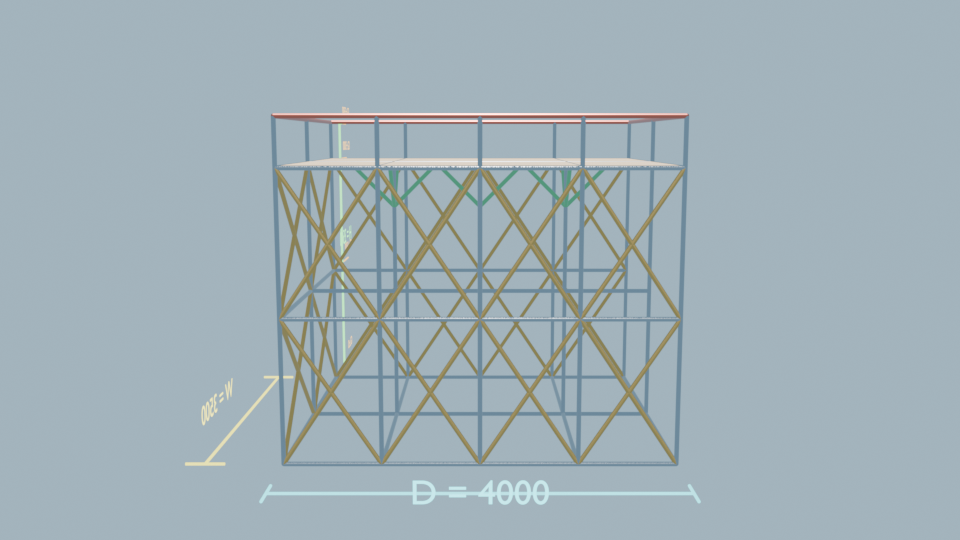

正面 0°
正面 真横
45°
斜め前右 真横

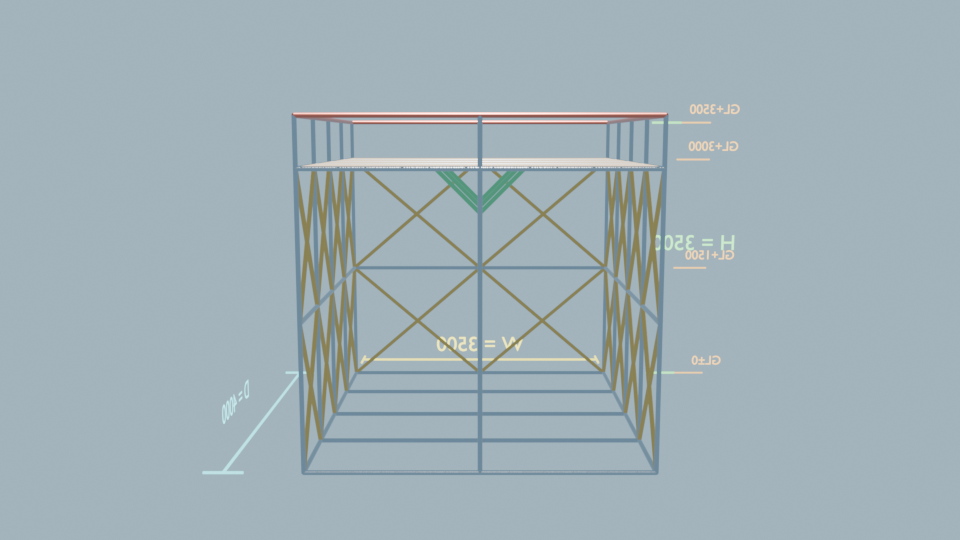

90°
真横（側面）

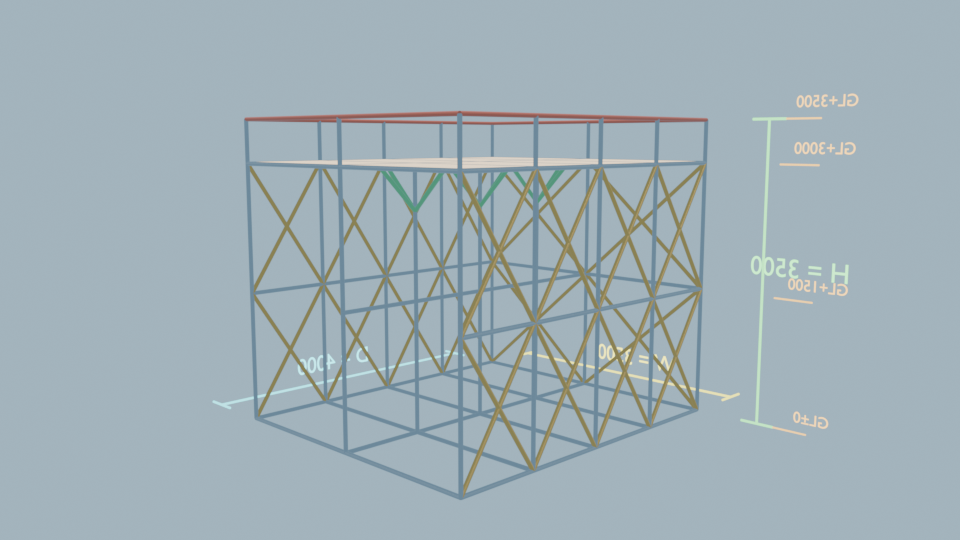

135°
斜め後右 真横

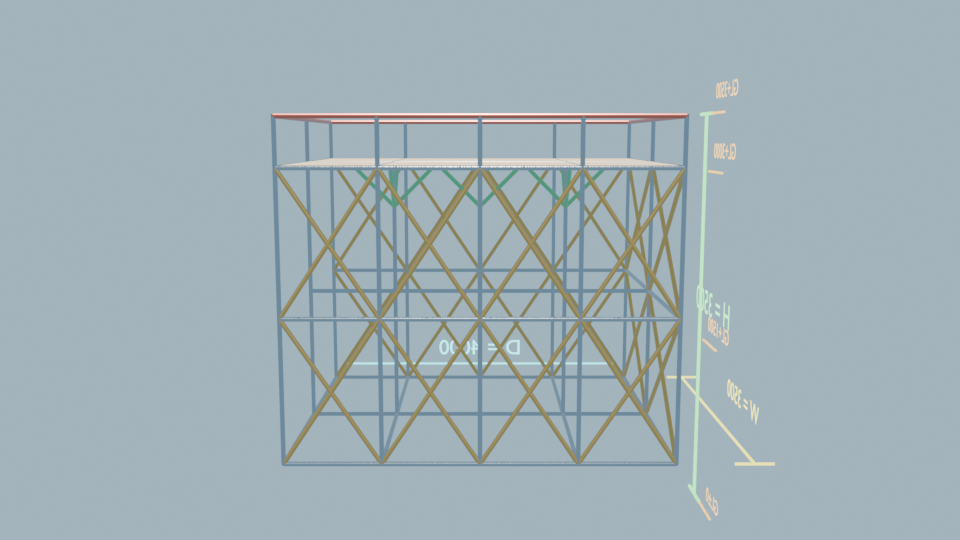

180°
背面 真横

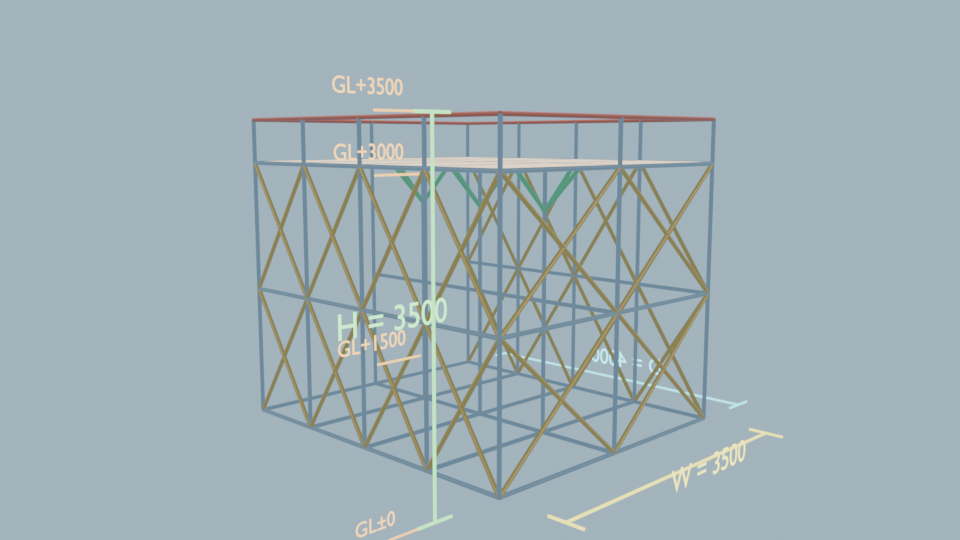

225°
斜め後左 真横

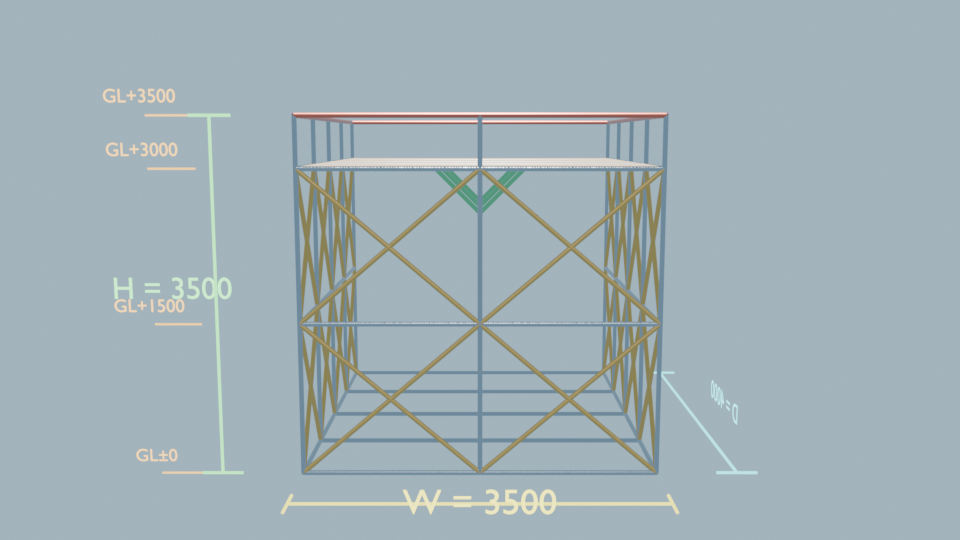

270°
反対側 真横

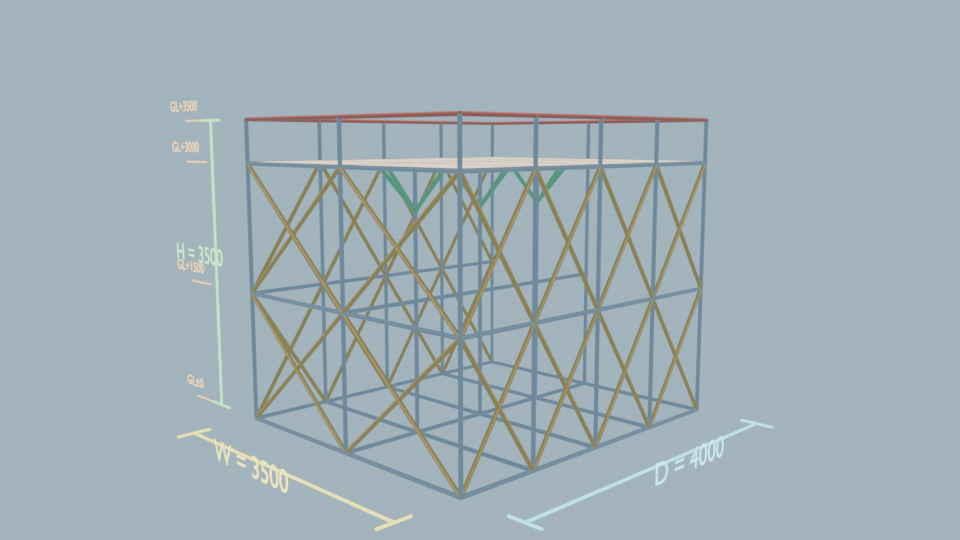

315°
斜め前左 真横
■ 頬杖（ハンチ）詳細ビュー — 6方向

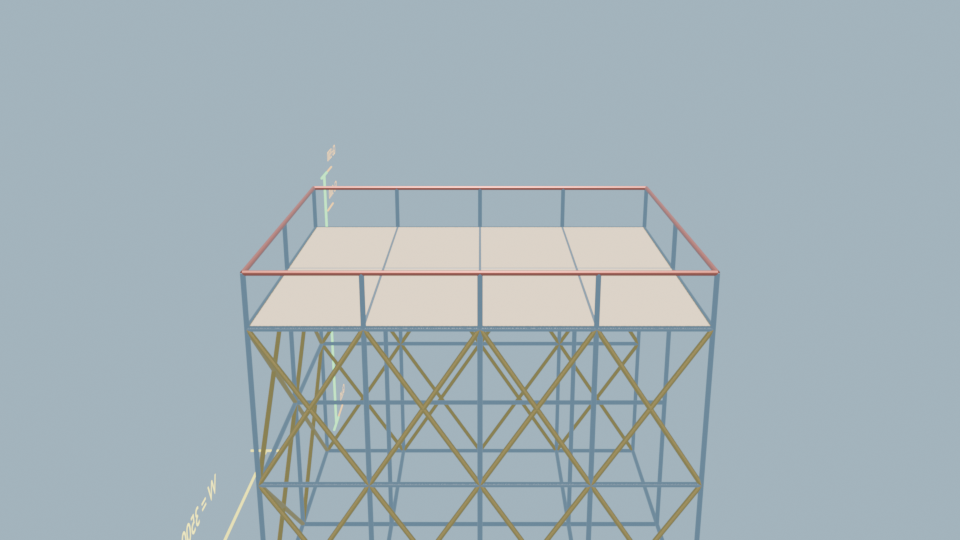

頬杖 正面
デッキ下 正面から

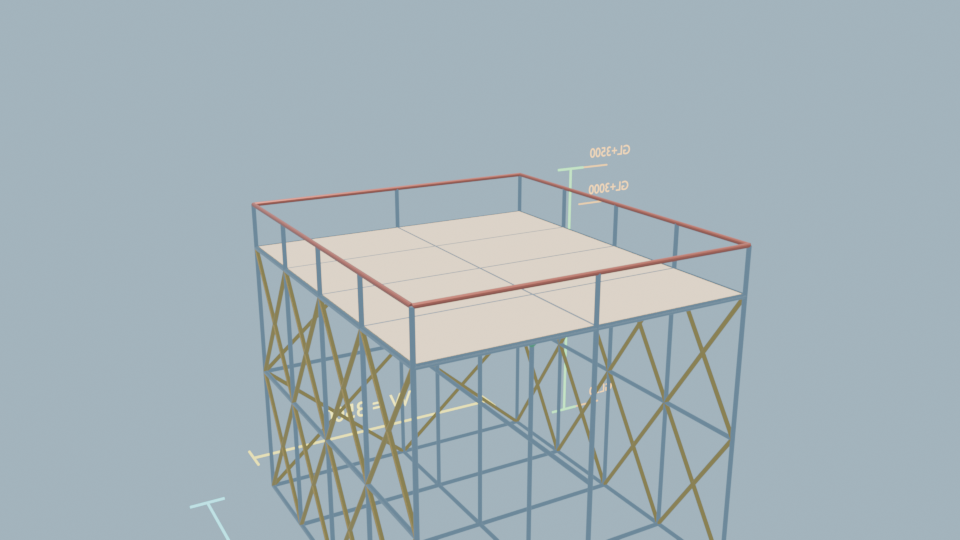

頬杖 60°
頬杖 斜め前
頬杖 90°
頬杖 真横から
頬杖 180°
頬杖 背面から

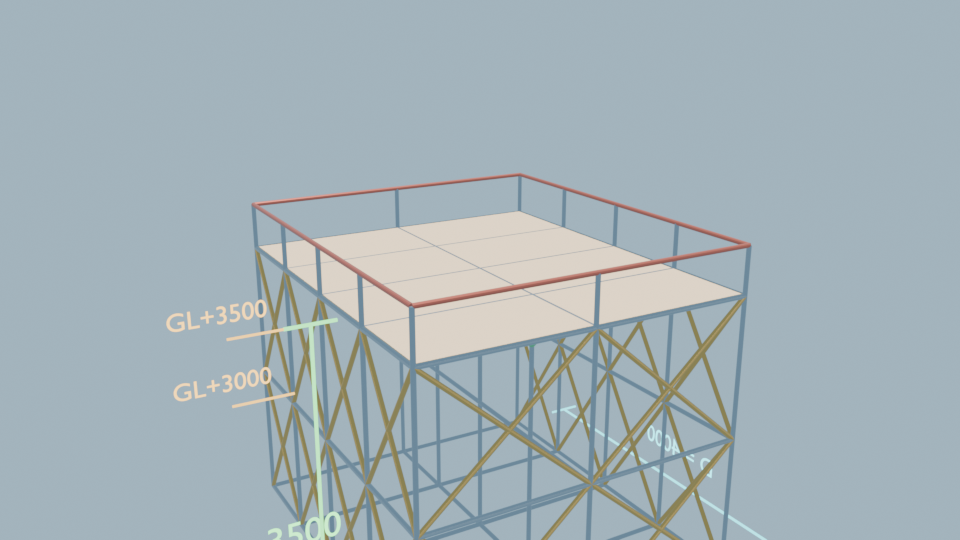

頬杖 240°
頬杖 斜め後ろ左

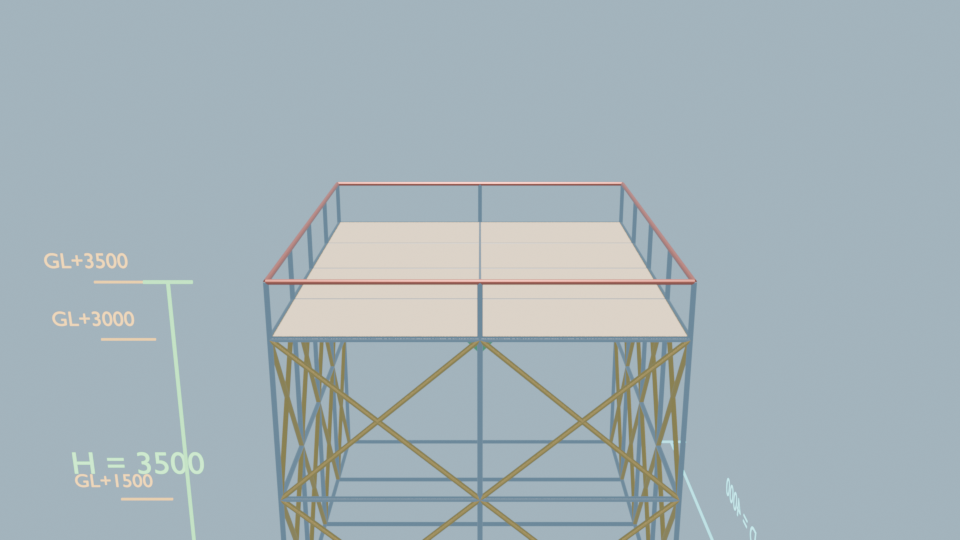

頬杖 270°
頬杖 反対側から

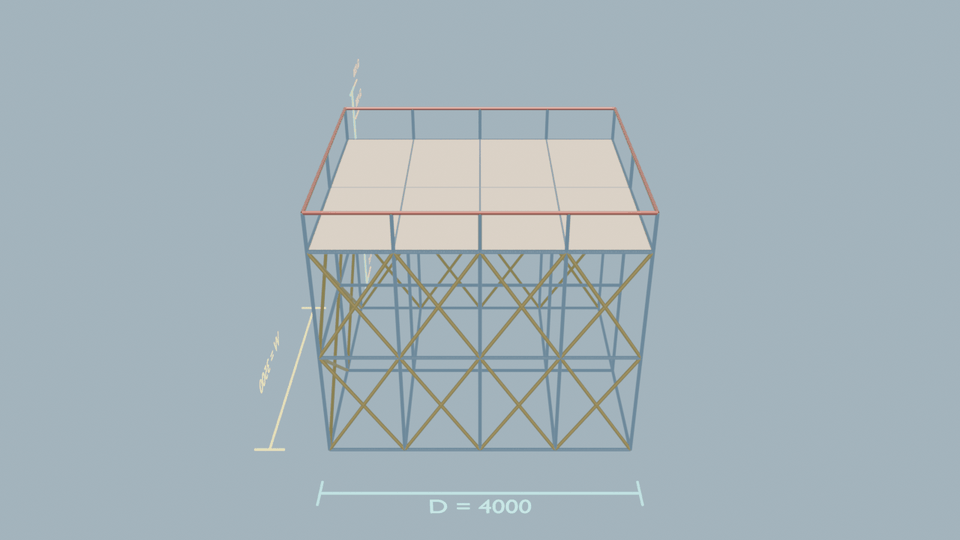

■ 回転アニメーション
真横→斜め上→頬杖の3パターン×72フレーム 5°刻み 全周回転アニメーション
凡例：
青・グレー = 柱・梁（φ48.6mm 単管パイプ）／
緑色 = 頬杖ブレース（デッキ床支持斜め材）／
黄色テキスト = 寸法ラベル（W=3500, D=4000, H=3500）
2. 構造概要
正面（W=3,500mm）
側面（D=4,000mm）
| 用途 | SUPボード収納ラック（下部） + 上部観覧・休憩デッキ |
| 外形寸法 | W 3,500mm × D 4,000mm × H 3,500mm （デッキ面 H＝3,000mm） |
| 構造形式 | 鋼管ラーメン＋筋交いフレーム構造 |
| 主材料 | φ48.6mm × t2.4mm 単管パイプ（JIS G3444 STK400相当）※全部材統一 |
| 材料強度 | 降伏応力度 Fy＝245 N/mm² ／ 引張強さ Fu＝400 N/mm² |
| 設計法 | 許容応力度設計法（長期 Fy/1.5、短期 Fy） |
| 設置場所 | 志摩市（三重県・沿岸部） 基準風速 Vo＝34 m/s |
| 積載設計荷重 | 2.9 kN/m²（一般居室相当） |
■ 構造レベル
| 記号 | 高さ | 内容 |
|---|---|---|
| GL | ±0 mm | 地面・基礎面 |
| MH | +1,500 mm | 中間水平梁レベル |
| DK | +3,000 mm | デッキ床面 ← 乗り上がり面 |
| RL | +3,500 mm | 手すり天端 |
3. 部材一覧
柱・梁フレーム（青・グレー）
緑色＝頬杖ハンチブレース
全部材 φ48.6mm × t2.4mm 単管パイプ（統一規格）
| 部材種別 | 本数 | 代表長さ (m) | 合計長さ (m) | 重量 (kg) | 備考 |
|---|---|---|---|---|---|
| 外周角柱（4隅） | 4 | 3.50 | 14.00 | 38.3 | GL→RL 通し柱 |
| 外周中間柱（Y方向 両側各3本） | 6 | 3.50 | 21.00 | 57.5 | y=1.0, 2.0, 3.0m 位置 |
| 外周中間柱（X方向 前後各1本） | 2 | 3.50 | 7.00 | 19.2 | x=1.75m（前面・背面） |
| 内部中間柱 | 3 | 3.50 | 10.50 | 28.7 | x=1.75m, y=1.0, 2.0, 3.0m |
| 水平梁 X方向（各レベル） | 30 | 1.75 | 52.50 | 143.7 | スパン 1,750mm |
| 水平梁 Y方向（各レベル） | 14 | 1.00 | 14.00 | 38.3 | スパン 1,000mm |
| 斜め筋交い（ブレース） | 12 | 3.23 | 38.76 | 106.1 | 短期水平力負担（風・地震） |
| 頬杖（ハンチ・デッキ床支持） | 12 | 0.71 | 8.49 | 23.2 | 内部3柱×4方向、H=2.5→3.0m |
| 合 計 | 83 | — | 166.25 | 455.0 | （＋コンパネ等 約176kg） |
構造体 総重量：
鋼管 631 kg ＋ デッキ床材（コンパネ等） 100 kg ＝ 合計 731 kg
単管φ48.6×t2.4の単位重量 ≈ 2.74 kg/m ／ 総延長 230.6m 相当
単管φ48.6×t2.4の単位重量 ≈ 2.74 kg/m ／ 総延長 230.6m 相当
4. デッキ積載人数
デッキ面（H=3,000mm）
デッキ面 背面方向
デッキ下・頬杖支持材
14.0 m²
デッキ有効面積
2.9 kN/m²
設計積載荷重
10 人
推奨定員（安全率1.5）
約17 人
理論最大（設計荷重満載）
■ 算定根拠
| 項目 | 値 | 備考 |
|---|---|---|
| デッキ面積 | 14.0 m² | 3.5m × 4.0m |
| 設計積載荷重 | 2.9 kN/m² | 一般居室相当 |
| 総許容積載重量 | 4,060 kgf | 2.9 × 14 ÷ 9.81 × 1,000 |
| デッキ床材自重（控除） | 約 240 kgf | コンパネ 12mm + 合板 |
| 人の荷重（1人当たり） | 75 kgf | 成人平均体重 |
| 理論最大人数 | 約17人 | デッキ梁の構造計算制約値 |
| 安全率 1.5 適用後 | 約11人 | 構造計算上の上限 |
| 推奨定員 | 10人 | 管理上の定員（余裕込み） |
注意：定員10人を超える場合は管理者が立ち会い、
デッキ上での飛び跳ね・一箇所への集中荷重は避けてください。
海辺設置のため半年ごとに腐食点検を行うこと。
5. 耐風計算（固定なし・自立時）
正面（短辺 W=3,500mm）方向の風
側面（長辺 D=4,000mm）方向の風
計算条件：
志摩市（沿岸）・基準風速 Vo=34 m/s ／ 風力係数 Cf=1.3 ／ 空気密度 ρ=1.25 kg/m³
風圧 q = 0.6 × V² [N/m²] ／ デッキ面揚力係数 Cp=1.3 ／ 安全率 1.5 適用
風圧 q = 0.6 × V² [N/m²] ／ デッキ面揚力係数 Cp=1.3 ／ 安全率 1.5 適用
■ 限界風速（各モード）
| 検討モード | 限界風速 | 説明 |
|---|---|---|
| 転倒（Y方向 長辺側から風） | 23.8 m/s | 転倒安全率 ≥ 1.0 を満たす限界 |
| 転倒（X方向 短辺側から風） | 23.4 m/s | 転倒安全率 ≥ 1.0 を満たす限界 |
| 滑動（Y方向） | 21.6 m/s | 摩擦係数 μ=0.4 を仮定 |
| 滑動（X方向）← 最弱点・支配 | 20.4 m/s | 短辺から受風時が最危険。これが自立限界 |
■ 壁面構成別 限界風速 比較表
壁面を追加すると受風面積が大幅に増加し、自立限界風速が低下します。 壁あり構成でご使用の場合はアンカー固定が実質必須です。
| 壁面構成 | X方向 受圧面積 （短辺方向） |
Y方向 受圧面積 （長辺方向） |
支配 モード |
限界風速 （安全率1.0） |
限界風速 （安全率1.5） |
|---|---|---|---|---|---|
| 壁なし（フレームのみ・現状） | 2.26 m² | 3.22 m² | 滑動X | 20.4 m/s | 19.1 m/s |
|
3.5m面に壁1面追加 短辺W=3,500mm ／ GL〜デッキ高 3.0m |
10.5 m² | 3.22 m² | 滑動X | 15.1 m/s | 13.1 m/s |
|
4m面に壁1面追加 長辺D=4,000mm ／ GL〜デッキ高 3.0m |
2.26 m² | 12.0 m² | 滑動Y | 14.5 m/s | 12.5 m/s |
|
4m面2面＋3.5m面（高さ1.5m）計3面 長辺両側全高 ＋ 短辺1面をGL〜MH=1.5mまで |
5.25 m² | 12.0 m² | 滑動Y （Y方向が支配） |
14.5 m/s | 12.5 m/s |
壁面追加の影響まとめ：
壁なしと比べ、3面壁構成では自立限界風速が 約 29% 低下
（安全率1.5基準：20.4 → 14.5 m/s → 12.5 m/s）。強風注意報の基準（15 m/s）を下回るため、
壁面設置時はアンカー固定または多量の土嚢が必須となります。
20.4 m/s
固定なし・安全率1.0
の理論限界
の理論限界
19.1 m/s
固定なし・安全率1.5
の実用限界
の実用限界
34 m/s
志摩市 法定設計風速
（アンカー固定時に対応）
（アンカー固定時に対応）
⚠ 警告：
固定なしの場合、風速 19 m/s 以上（気象庁 強風注意報の基準：15m/s以上）で
構造体が滑動する可能性があります。
海辺での台風・季節風シーズンには必ずアンカー固定または土嚢による重量追加を実施してください。
海辺での台風・季節風シーズンには必ずアンカー固定または土嚢による重量追加を実施してください。
参考：気象庁 風速区分
10 m/s → 傘が差しにくい ／ 15 m/s → 立って歩きにくい（強風注意報）
20 m/s → 転倒の危険（暴風警報） ／ 30 m/s → 構造物への重大損害リスク
10 m/s → 傘が差しにくい ／ 15 m/s → 立って歩きにくい（強風注意報）
20 m/s → 転倒の危険（暴風警報） ／ 30 m/s → 構造物への重大損害リスク
6. 土嚢袋必要量（固定なし・安全率 1.5 確保）
土嚢は4隅+長辺中央に均等配置
短辺方向（最も風の影響を受ける面）
長辺方向からの受風面
計算条件：
土嚢袋 1袋 = 25 kg ／ 安全率 1.5 ／ 支配モード: 短辺 X方向 滑動
構造体自重 731 kg ／ 摩擦係数 μ = 0.4（コンクリート面想定）
構造体自重 731 kg ／ 摩擦係数 μ = 0.4（コンクリート面想定）
| 想定風速 | 水平風力 (kN) | デッキ揚力 (kN) | 追加重量 (kg) | 必要土嚢袋数 | 状況判断 |
|---|---|---|---|---|---|
| 20 m/s | 0.53 | 2.75 | 0 | 0袋 | ✅ 自重のみで安全 |
| 25 m/s | 0.83 | 4.30 | 365 | 15袋 | ⚠ 強風注意報レベル |
| 30 m/s | 1.19 | 6.19 | 847 | 34袋 | 🚨 暴風圏内 要注意 |
| 35 m/s | 1.62 | 8.40 | 1,417 | 57袋 | 🚨 台風直撃レベル |
| 40 m/s | 2.12 | 10.98 | 2,075 | 84袋 | 🚨 最大級台風 撤去推奨 |
■ 壁面構成別 土嚢袋数 比較
計算条件（壁ありケース）：
土嚢 25 kg/袋 ／ 安全率 1.5 ／ 摩擦係数 μ=0.4 ／ 風力係数 Cf=1.3 ／ デッキ揚力 Cp=1.3
3.5m壁1面: X方向受圧 10.5 m²（支配） ／ 4m壁1面・3面壁: Y方向受圧 12.0 m²（支配）
※ 壁ありでは必要土嚢量が大幅増加。風速30 m/s超ではアンカー固定を推奨。
3.5m壁1面: X方向受圧 10.5 m²（支配） ／ 4m壁1面・3面壁: Y方向受圧 12.0 m²（支配）
※ 壁ありでは必要土嚢量が大幅増加。風速30 m/s超ではアンカー固定を推奨。
| 想定 風速 |
壁なし （現状） |
3.5m面 壁1面追加 |
4m面 壁1面追加 |
4m面2面 ＋3.5m半壁 計3面 |
|---|---|---|---|---|
| 20 m/s | 0袋 | 39袋 | 46袋 | 46袋 |
| 25 m/s | 15袋 | 77袋 | 89袋 | 89袋 |
| 30 m/s | 34袋 | 124袋 ⚠ | 140袋 ⚠ | 140袋 ⚠ |
| 35 m/s | 57袋 | 179袋 ⚠ | 201袋 ⚠ | 201袋 ⚠ |
| 40 m/s | 84袋 | 243袋 ⚠ | 271袋 ⚠ | 271袋 ⚠ |
⚠ 壁面構成での実用上の注意：
20 m/s（強風注意報域）時点でもすでに46袋（1,150 kg）が必要です。
風速30 m/s超では1ケースあたり3,000 kg超の土嚢が必要となり、
現実的な対応範囲を超えます。壁面を設置する場合はM16アンカーボルト固定を強く推奨します。
土嚢の配置方法：
構造体の外周4辺の柱脚付近（各コーナー優先）に均等に分散配置。
偏った配置は転倒モードが変化するため、4隅＋長辺側中央に優先配置します。
⚠ 風速 35m/s 以上（台風直撃）の場合：
土嚢57袋（1,425kg）の搬入作業は台風接近時に困難です。
SUPボードの取り出しと構造体の分解撤去を強く推奨します。
作業者の安全を最優先にしてください。
■ 志摩市の台風対応目安
| 台風階級（風速） | 推奨対応 |
|---|---|
| 通常運用時（〜19 m/s） | 固定なしでも使用可。常時15m/s以上でSUP利用自粛 |
| 強風注意報（20〜24 m/s） | 土嚢 15袋以上 配置、SUP利用停止 |
| 暴風警報（25〜34 m/s） | 土嚢 34〜57袋 配置またはアンカー固定、周辺立入禁止 |
| 台風直撃（35 m/s 以上） | 土嚢撤去・構造体分解 または 事前専用アンカー設置を推奨 |
7. 設置上の注意事項
正面
側面
背面
反対側面
■ 防錆処理（海辺設置 必須）
海辺環境は塩分による腐食（塩害）が著しく速く進行します。
- 溶融亜鉛めっき（HDG）管の使用を強く推奨
- 通常の単管パイプを使用する場合は防錆塗料（1液ウレタン系）を年1回以上塗布
- 接合部のクランプ・ボルト類もステンレス製または防錆処理品を使用
- 定期点検：半年ごと（目視点検＋腐食部位の補修）
■ デッキ床面・手すり
- デッキ床材には滑り止め加工（グレーチング・縞鋼板・ゴムシート等）を施すこと
- 雨天時・海面スプレー後の床面は特に滑りやすい。ウェットスーツ姿での乗降に注意
- 手すりパイプは必ず両側に設置し、身を乗り出す行為を禁止する掲示を設けること
- 昇降用のはしご・ステップを確実に固定すること
■ アンカー固定（恒久設置の場合）
恒久的に設置する場合は建築確認申請の要否を確認した上で以下を実施してください。
- 独立基礎（φ300〜400 × 深さ600mm）＋ アンカーボルト M16 × 各柱2本以上
- アンカー固定後は基準風速 Vo=34 m/s（法定設計値）に完全対応可能
- 沿岸砂地・砂利地では特に施工品質の確認が重要
■ 建築確認申請
床面積 14.0 m²（3.5m × 4.0m）・高さ 3.5m の構造物のため、
10 m²超の増築・新築に該当し、建築確認申請が必要となる場合があります。
市区町村の建築指導課または建築士にご確認ください。
市区町村の建築指導課または建築士にご確認ください。
8. 性能まとめ
| 性能項目 | 値 | 条件・備考 |
|---|---|---|
| デッキ面積 | 14.0 m² | W3.5m × D4.0m |
| 推奨定員 | 10人 | 安全率1.5適用、管理定員 |
| 理論最大積載 | 約17人 | 設計荷重2.9 kN/m²満載時 |
| 自立耐風速（安全率1.5） | 19.1 m/s | 固定なし・最悪ケース（短辺X方向滑動） |
| 自立耐風速（理論限界） | 20.4 m/s | 固定なし・安全率1.0 |
| 土嚢 25m/s 対応 | 15袋（375 kg） | 25 kg/袋 × 15 |
| 土嚢 30m/s 対応 | 34袋（850 kg） | 25 kg/袋 × 34 |
| 土嚢 35m/s 対応 | 57袋（1,425 kg） | 25 kg/袋 × 57 |
| 構造体総重量 | 731 kg | 鋼管 631 kg ＋ 床材 100 kg |
| 使用部材総数 | 83本 / 230.6 m | 全部材 φ48.6mm × t2.4mm 単管パイプ統一 |
